【 金相顯微鏡】金相顯微鏡-金相組枳研究分析

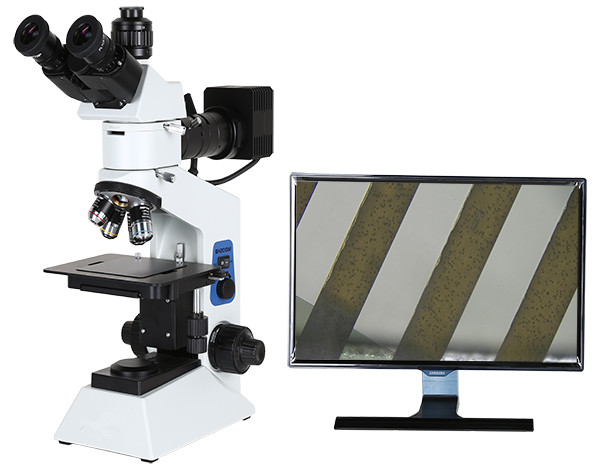

金相顯微鏡可用來鑒別和剖析各種金屬和合金的安排結構，廣泛應用在工廠或?qū)嶒?yàn)室進行鑄件質量的判定、原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣喟才诺难杏懫饰龅茸鳂I(yè)。
金相調查：首要用于判定和剖析金屬金屬和礦物等不通明物體內部結構安排，因而金相和一般顯微鏡的首要不同在于前者以反射光，而后者以透射光照明。
在金相顯微鏡中，照明光束從物鏡方向射到被調查物體外表，被物面反射后再回來物鏡成像。這種反射照明方法也廣泛用于集成電路硅片的檢測作業。
金相顯微鏡的光路系統 小型金相顯微鏡，按光程規劃可分為直立式和倒立式兩種類型。凡試樣磨面向上，物鏡向下的為直立式，而試樣磨面向下，物鏡向上的為倒立式。如圖1-4所示。
金相顯微鏡
以倒立式為例，光源宣布的光，經過透鏡組投射到反射鏡上，反射鏡將水平走向的光變成筆直走向，自下而上穿過平面玻璃物鏡，投射到試樣磨面上；反射進入物鏡的光又自上而下照到平面玻璃上，反射后的水平進入棱鏡，經過折射，反射后進入目鏡。
鐵碳合金平衡安排
金相顯微鏡
金屬試樣
金相顯微鏡
落射照明：照明光束來自物體的上方經過物鏡后射到被檢物體上，物鏡一起起著聚光鏡的效果
這種照明法適用于非通明物體。如金屬、礦物等
